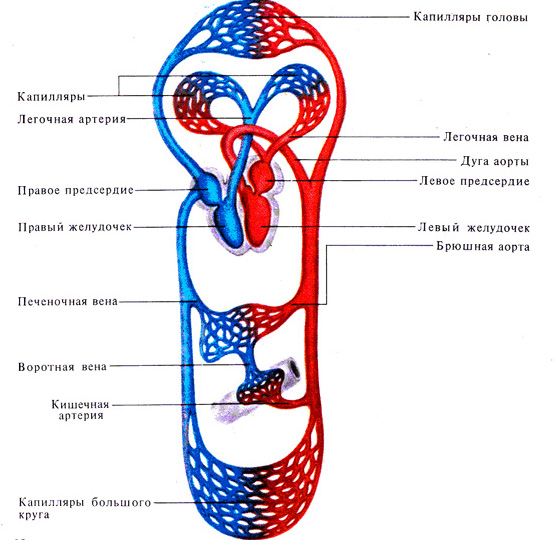

Рис. 69. Схема кровообращения

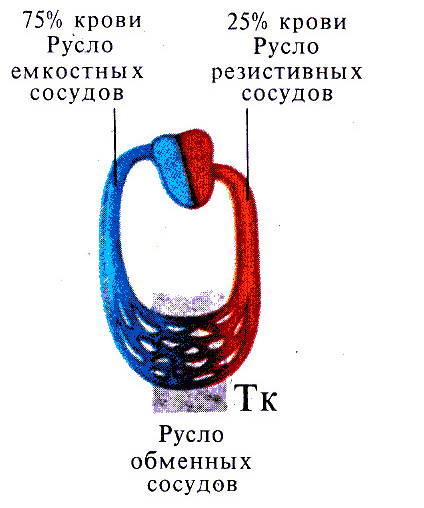

Рис. 70. Распределение крови в сосудах различного типа

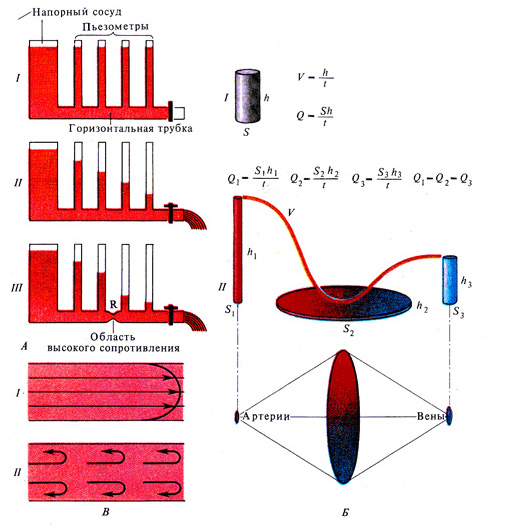

Рис. 71. Модель движения крови по сосудам: А — влияние физических факторов на величину кровяного давления (распределение давления жидкости в горизонтальной трубке): / — система пьезометров без вытекания жидкости, // — то же, при вытекании жидкости, ///—то же, при вытекании жидкости и наличии добавочного сопротивления (R); Б — линейная и объемная скорости кровотока: / — соотношение линейной (V) и объемной (Q) скоростей; S — площадь поперечного сечения цилиндра (сосуда), h — высота цилиндра (длина отрезка сосуда), t— время; // — соотношение линейной скорости (V) и суммарного просвета сосудов (S1, S2, S3;) в разных отделах сосудистого русла; В — характер кровотока: / — ламинарный, // — турбулентный

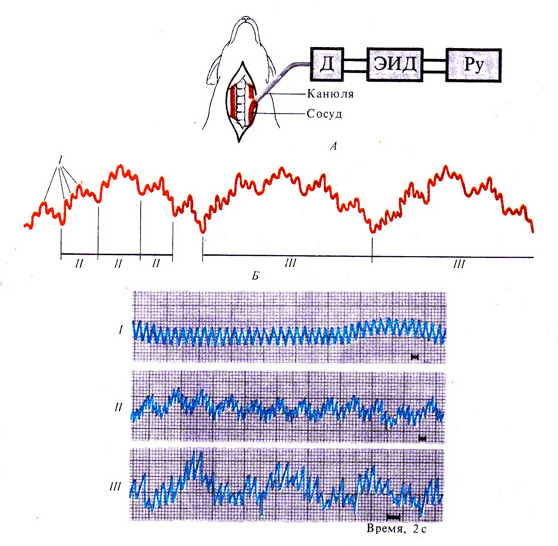

Рис. 72. Артериальное давление. А — схема регистрации в остром опыте; Б — схема кривой кровяного давления; В — кривые кровяного давления: /— волны первого порядка (пульсовые), // — волны второго порядка (дыхательные), /// — волны третьего порядка; Д — датчик, ЭИД — электронный измеритель давления

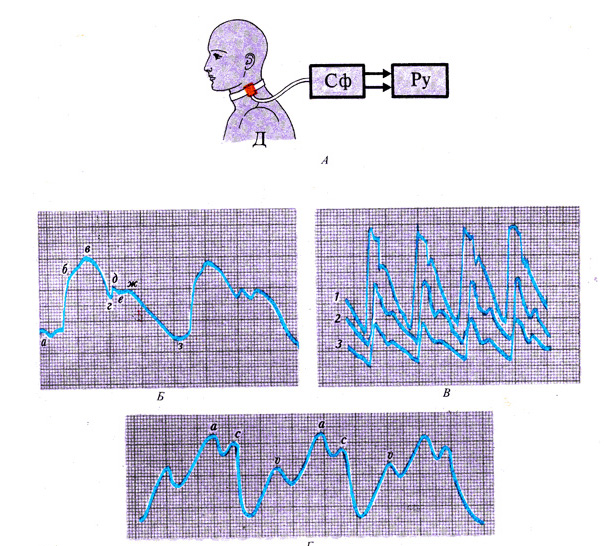

Рис. 73. Пульс: А — схема регистрации пульса на сонной артерии; Б — артериальный пульс (сфигмограмма) сонной артерии: абв (анакрота) — повышение давления во время систолы, вг — снижение давления в конце систолы: д — захлопывание полулунных клапанов, ежз (катакрота) — снижение давления во время диастолы; В—сфигмограммы сонной (1), лучевой (2), пальцевой (3) артерий, записанные синхронно; Г — венозный пульс (флебограмма). Отражение систолы предсердий (а), систолы желудочков (с), конец диастолы предсердий (v); Д — онкометрический датчик, Сф — сфигмограф

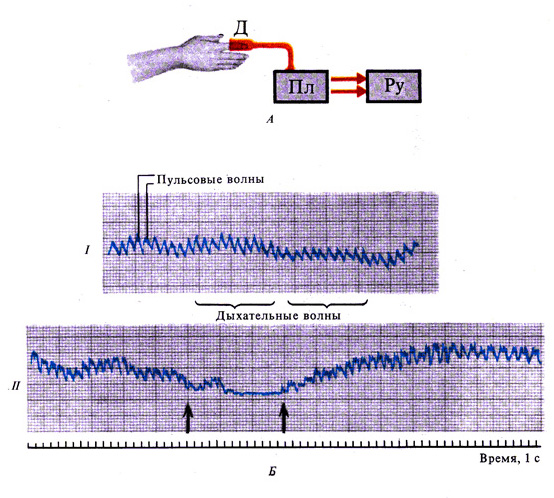

Рис.74. Плетизмография. А — схема регистрации объемного пульса (плетизмограммы) пальца верхней конечности; Б — кривая — плетизмограмма (/) и ее изменения (//) при воздействии на руку холодом; стрелками показаны начало и конец воздействия: Д — онкометрический датчик, Пл — плетизмограф

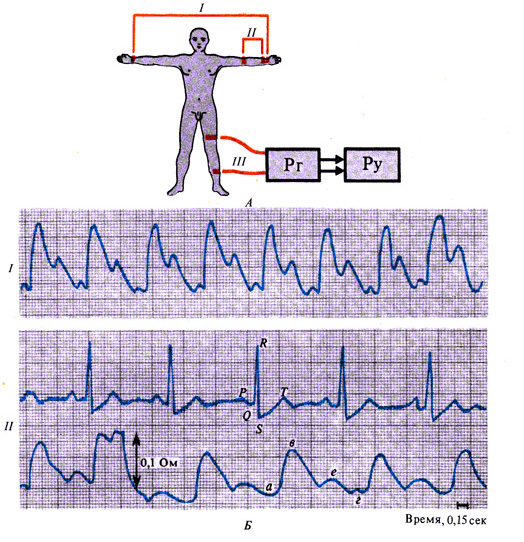

Рис. 75. Реография: А — схема регистрации реограммы: I, II, III — варианты наложения электродов при реографии различных участков тела; Рг — реограф; Б -— кривая — реограмма: I — реограмма верхней конечности; II — одновременная регистрация ЭКГ и реограм­мы; ав — анакрота, вег — катакрота

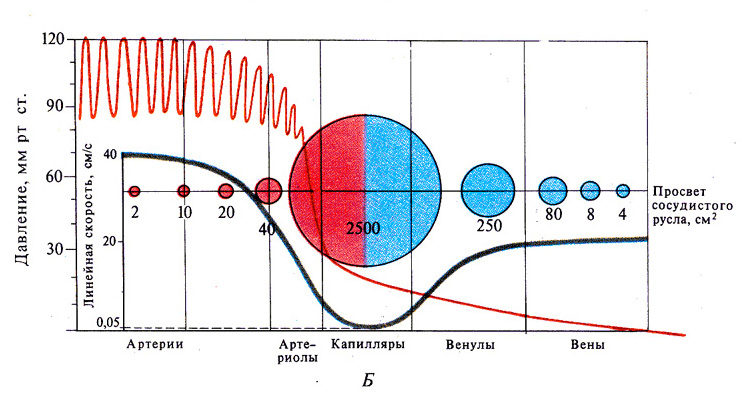

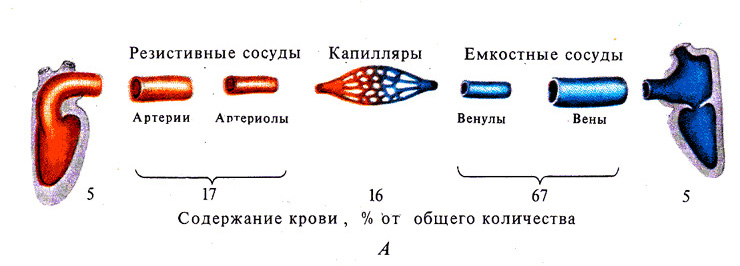

Рис. 76. Показатели гемодинамики в различных отделах сосудистого русла. А — распре­деление крови; Б—уровень кровяного давления, суммарный просвет сосудов и линейная скорость кровоток





Рис. 77. Обмен веществ в пределах микроциркуляторного русла. Цифрами показано изменение соотношений гидростатического (числитель) и онкотического (знаменатель) давлений (мм рт. ст.)





Рис. 78. Тургорный механизм расширения капилляров:

/ — эндотелий капилляра в расслабленной мышце, // — эндотелий капилляра в сокращенной мышце





Рис. 79. Механизм сосудодвигательных реакций: А — влияние симпатических нервов (опыт К. Бернара): / — результат десимпатизации. // — результат раздражения перерезанного n.sympathicus; Б — нервная регуляция просвета сосуда: a — сосудосуживающие cимпатические нервы (адренэргические), б — сосудорасширяющие нервы; В — гуморальная регуляция просвета мелких сосудов

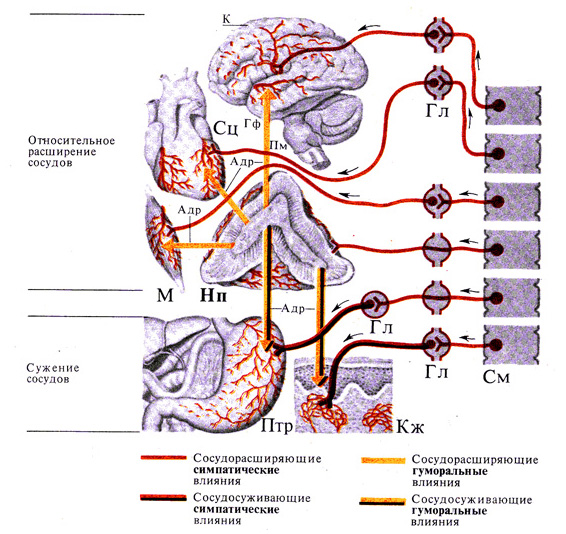

Рис. 80. Избирательные влияния симпато-адреналовой системы на сосуды различных органов

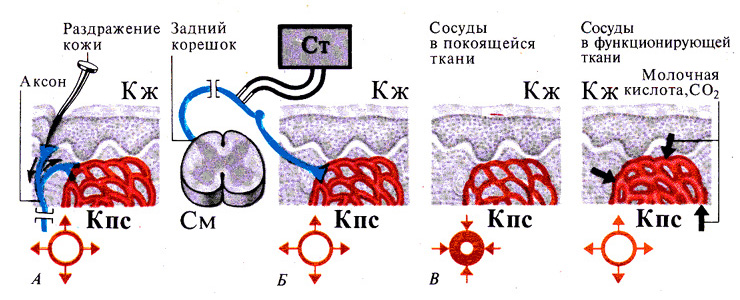

Рис.81. Некоторые механизмы расширения сосудов. А — расширение по типу аксон-рефлекса; Б — расширение при раздражении заднего корешка спинного мозга; В — расширение за счет местного действия продуктов метаболизма

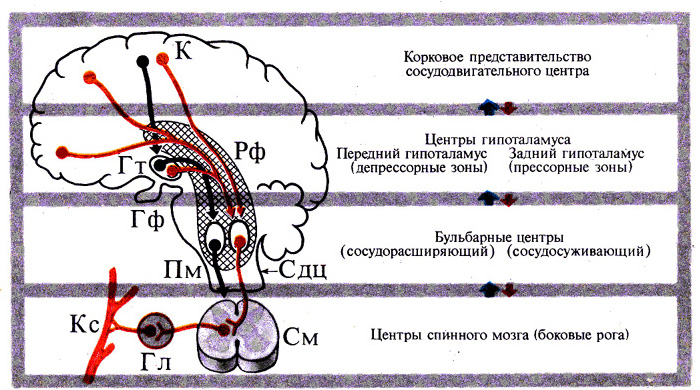

Рис. 82. Компоненты сосудодвигательного центра





Рис. 83. Влияние на кровяное давление раздражения нервов. А — схема опыта; Б — запись кровяного давления (сонная артерия соединяется с регистрирующим устройст­вом с помощью резиновой трубки): I— результат раздражения блуждающего нерва, II—результат раздражения депрессорного нерва; а—кривая давления, 6 — отметка раздражения





Рис. 84. Коронарные сосуды сердца

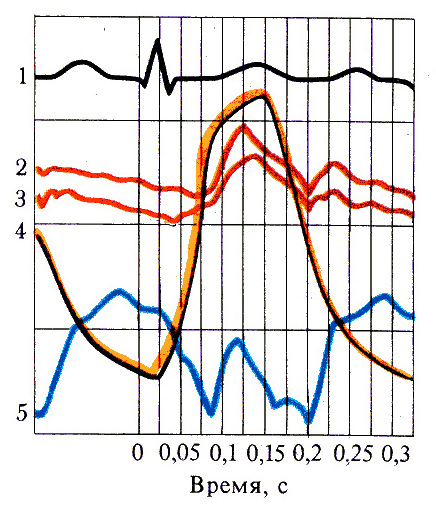

Рис. 85. Фазовые изменения скорости кровотока и давления в коронарных артериях в течение сердечного цикла:1 — электрокардиограмма, 2 — давление в восходящей части дуги аорты, 3 — давление в огибающей ветви левой коронарной артерии, 4 — интрамуральное давление, 5 — скорость кровотока в коронарной артерии





Рис. 86. Коронарный кровоток в разные фазы сердечной деятельности

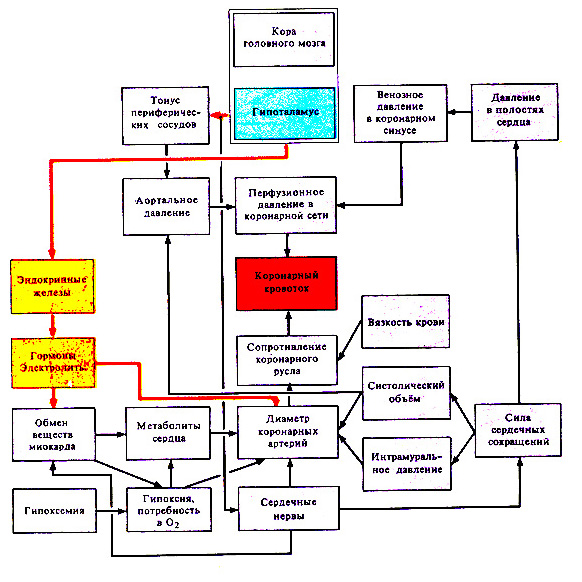

Рис, 87. Регуляция коронарного кровотока (по С. Теплову, 1962)

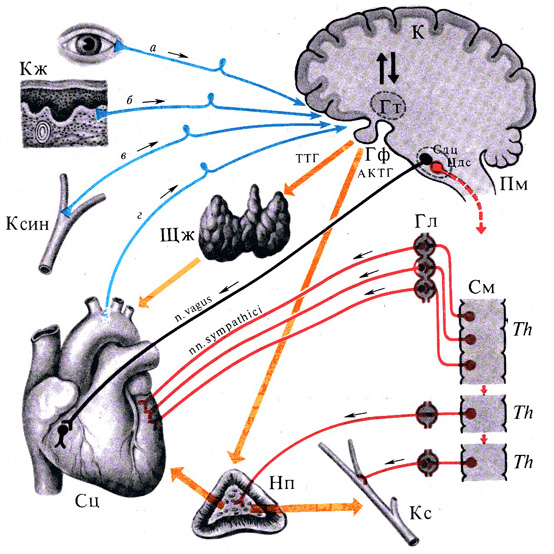

Рис. 88. Регуляция кровообращения:

а, б — импульсы, идущие в центральную нервную систему от экстерорецепторов, в, г -— импульсы, идущие в центральную нервную систему от интерорецепторов сонной артерии и аорты

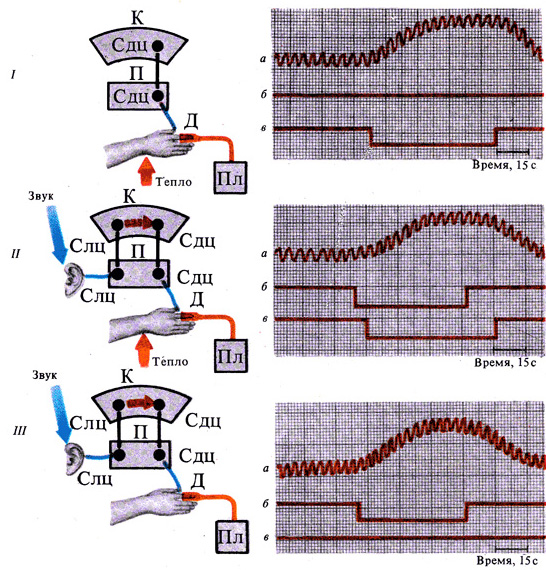

Рис. 89. Условный рефлекс на сосудодвигательные реакции: условный раздражитель (б) — звук; безусловный раздражитель (в) — тепловое воздействие на сосуды; реакция (а) — расширение сосудов: регистрация - плетизмография: I - безусловно-рефлекторное расширение сосудов. II - выработка условного рефлекса, III - условный рефлекс выработан; Д — датчик, Пл — плетизмограф

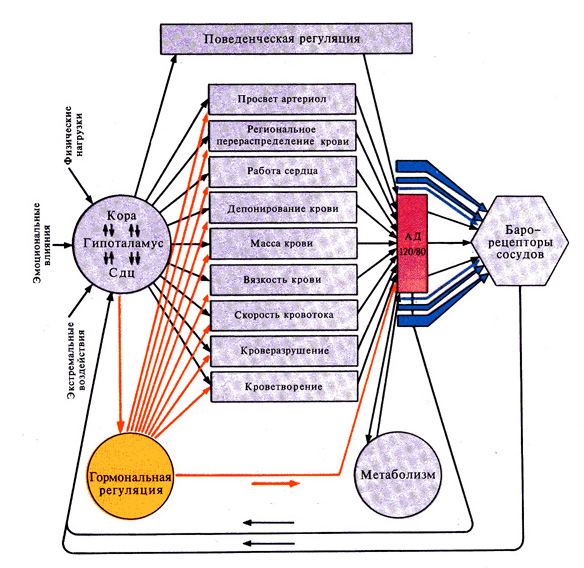

Рис. 90. Функциональная система, поддерживающая артериальное давление (по К. Судакову, 1976)
